ЗАО «ЛИТАФОРМ» поставляет следующее программное обеспечение:
АРМ "ТЕХНОЛОГ-ЛИТЕЙЩИК" - АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО ТЕХНОЛОГА-ЛИТЕЙЩИКА
ЗАО "Литаформ" предлагает автоматизированное рабочее место "Технолог-литейщик", программное обеспечение которого позволяет, сократив время на подготовку производства и внедрение новых изделий, обеспечить высокий уровень проектирования и разработку оптимальной и наиболее экономичной технологии изготовления отливок.
В состав АРМ «Технолог-литейщик» входят:
- САПР «Отливка» – система проектирования литейной технологии (разработчик ЗАО «Литаформ»)
- ЛП LVMFlow – система моделирования литейных процессов (разработчик НПО МКМ, г. Ижевск)
- Система формирования технологической документации «T-FLEX/Технология» (разработчик ЗАО «Топ-Системы»)
САПР "Отливка"
САПР "Отливка" позволяет:
- определить технологичность детали

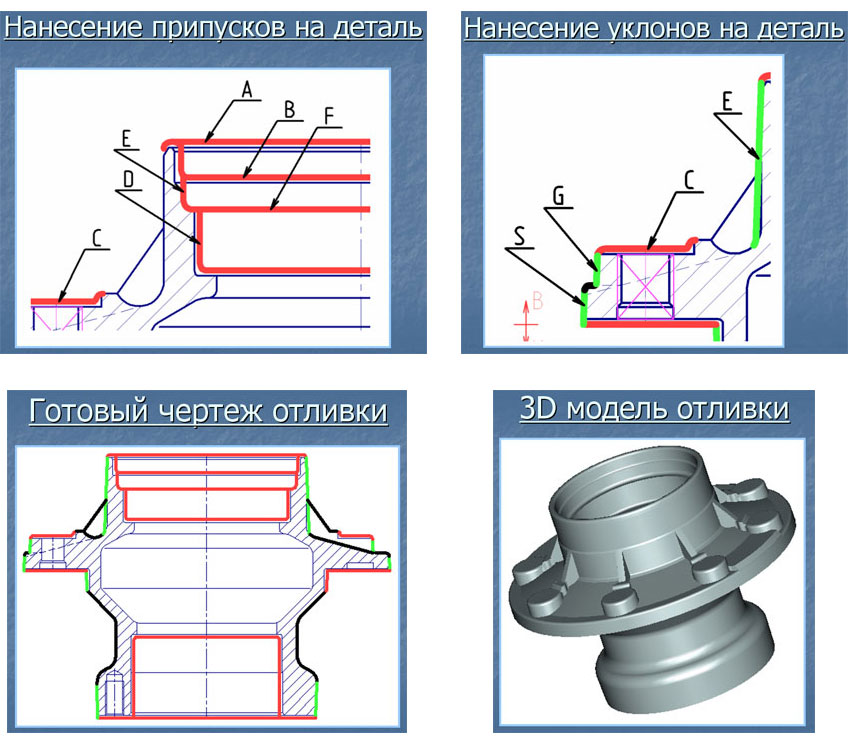

- разработать чертеж отливки с назначением ее точностных параметров в зависимости от технологических факторов
- дифференцированно назначить соответствующие им допуски размеров, масс, формы и расположения поверхностей, припуски на механическую обработку, формовочные уклоны, литейные радиусы и радиусы сопряжения
- определить способ формирования внешних и внутренних поверхностей
- провести расчет литниковой системы
- определить исполнительные размеры модельно-стержневой оснастки
- создать архив чертежей с разработанной технологией
Программа моделирования литейных процессов LVMFlow
Программа моделирования литейных процессов LVMFlow позволяет:
- производить расчеты заполнения формы расплавом с указанием параметров заливки наиболее удобным пользователю способом (напор - для гравитационного литья, среднемассовый расход или время заполнения - для литья под давлением), для расчета используется модель течения жидкости, основанная на уравнении Навье-Стокса
- визуализировать расчет заполнения и полностью контролировать процесс заливки формы
- моделировать затвердевание отливки (процессы тепломассопереноса описываются замкнутой динамической системой уравнений, основанных на законах сохранения энергии, импульса, массы, уравнений состояния многокомпонентных сплавов, которые решаются на прямоугольной сетке методом конечных разностей)
- наблюдать в процессе моделирования его динамику по всем интересующим параметрам, включая усадочные дефекты
- сохранить результаты моделирования в архиве технологических решений
- формируя "паспорт" на каждую отливку, создать анимационный фильм по результатам моделирования
Система формирования технологической документации <ТехноПро>
Система формирования технологической документации <ТехноПро> позволяет:
- создать в автоматизированном режиме технологическую документацию на отливку - маршрутную карту, карты технологической информации, карты эскизов в соответствии с требованиями предприятия. Может работать как самостоятельно, так и интегрировано с САПР "Отливка" и другими конструкторскими САПР
- может быть подключена как технологический модуль практически к любой системе управления проектами (PDM) и управления предприятием (АСУП-ERP)
Комплекс систем «T-Flex Технология» может работать как самостоятельно, так, и интегрированно с САПР «Отливка» и может быть подключена как технологический модуль к системе управления проектами (PDM -Product Data Management), что упрощает внедрение технологий для управления жизненным циклом изделий и создания гибких автоматизированных производств.
В системе «T-Flex Технология» все документы на технологические процессы автоматически оформляются в соответствии с требованиями стандартов "Единой системы технологической документации" (ЕСТД) и стандартов предприятия.
Общие правила разработки технологических процессов определяются ГОСТ 14.301–83. Система «T-Flex Технология» обеспечивает автоматизированную разработку маршрут-ной, маршрутно-операционной и операционной технологии.
С помощью «T-Flex Технология» возможна разработка любых дискретных технологических процессов.
В системе реализованы следующие методы работы:
- Диалоговое проектирование с использованием технологических данных;
- Проектирование на основе техпроцесса-аналога;
- Проектирование с использованием библиотеки технологических решений;
- Заимствование технологических решений из ранее разработанных технологий.
- А также комбинация этих методов по усмотрению технолога.
Применение «T-Flex Технолгия», особенно в составе единого комплекса T-Flex CAD/CAM/CAE/CAPR/PDM, позволяет существенно изменить облик производственной деятельности технологических служб предприятия, достигая следующих результатов:
- Сокращаются сроки технологической подготовки производства;
- Уменьшается число ошибок при проектировании;
- Накапливается и применяется база знаний предприятия по технологическому проектированию новых изделий;
- Организуется единое информационно-справочное пространство для технологов и конструкторов, а также служб управления производством;
- Устраняется однообразный характер работы технологов и выделяется больше времени для творческого труда.
Система не только готовит отдельные технологические документы, но и подготавливает информацию о выпускаемой продукции, трудовых и материальных нормативах, которая необходима для плановых, диспетчерских и производст-венных служб предприятия, которая может быть передана в EPR-системы.
Естественно, что никакая компьютерная система не в состоянии полностью заменить квалифицированного технолога. Поэтому «T-Flex Технология» создана, как средство, не под-меняющее технолога, но существенно ускоряющее и упрощающее проектирование техноло-гических процессов и оформления технологической документации.
Использование системы «T-Flex Технология» позволит обеспечить снижение трудоемкости работ при проектировании технологических процессов на 20-25%, сокращение сроков создания технологической документации на 35-50%.
КОМПЛЕКСНАЯ СИСТЕМА «ТОЧНОСТЬ ОТЛИВКИ» — «TOTЛ-2А»
В состав системы «Отливка» прикладным программным модулем входит комплексная система «Точность отливки ТОТЛ-2К», которая имеет автономную реализацию «Точность отливки ТОТЛ-2А» и может быть использована самостоятельно.
Комплекснная система обеспечивает определение максимальных показателей точности отливок в реальных производственных условиях.
Программа позволяет однозначно определять класс точности размеров, масс, степеней коробления и точности поверхности, допуска смещения по плоскости разъема, ряда припусков в зависимости от способа литья, вида сплава, его термообработки, конструктивно-технологической сложности отливки (габаритный размер, степени сложности отливки), серийности производства, степени механизации и автоматизации, квалификации персонала, степени точности производственного оборудования.
Пакет программ «TOTЛ-2» позволяет проанализировать различные варианты технологического процесса изготовления отливок и выбрать оптимальный для конкретных условий производства.
«Точность отливки ТОТЛ-2а»- включает 11 модулей :
- Назначение точностных параметров отливки.
- Расчет допусков на размеры и припусков на механическую обработку отливки.
- Определение баз механической обработки.
- Определение и сравнение норм точности отливок.
- Определение припусков на линейную усадку.
- Определение формовочных (литейных) уклонов.
- Минимальные литые отверстия и толщины стенок, литейные радиусы, радиусы сопряжений.
- Формирование внутренних поверхностей (формуемость болванов, стержни).
- Расчет литниково-питающей системы.

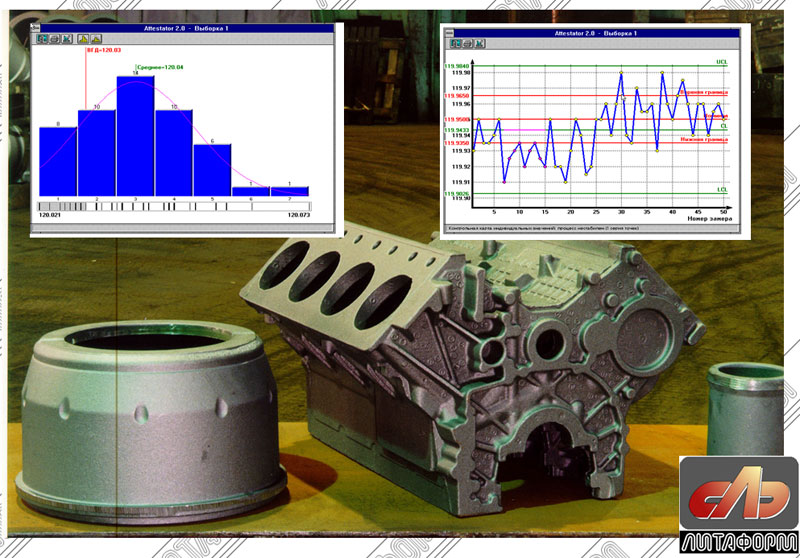

- Статистическая обработка.
- Учебная программа.
Комплексное применение всех программ, входящих в АРМ "Технолог-литейщик" способствует достижению наибольшего эффекта при разработке литейной технологии конкурентноспособной продукции без изготовления дорогостоящих прототипов проектируемых изделий и их натурных испытаний и позволит:
- повысить точность и снизить металлоемкость отливок на 12-15 % за счет приведение в соответствие допусков на размеры и припусков на механической обработку назначенной точности отливки;
- осуществить выбор оптимального варианта изготовления отливки для заданного техпроцесса;
- снизить трудоемкость расчетно-графических работ при проектировании литейной технологии на 25- 30%;
- сократить сроки и затраты на подготовку производства новых изделий на 35-50%;
- повысить качество конструкторско-технологической документации;
- ускорить создание сквозной интегрированной системы конструкторско-технологической подготовки производства.
Однако программы можно приобретать и по отдельности.
С презентацией пакетов программ АРМ "Технолог-литейщик" Вы можете ознакомиться, нажав на ссылки:
